产品概述
科威尔A2000 N是一款集高、高动态响应、高效率于一体的可编程双向交流电源。采用全新第三代宽禁 带半导体器件 SiC 设计，产品高度模块化、标准化，具备电压穿越、三相不平衡、谐波/间谐波叠加、闪变等 多种电网故障模拟功能，同时具备恒流、恒阻、恒功率等多种负载输出模式，满足客户多场景测试需求。广泛 覆盖光储、新能源汽车、交直流充电桩、科研机构、高等院校等众多领域的研发和测试。
超高功率密度

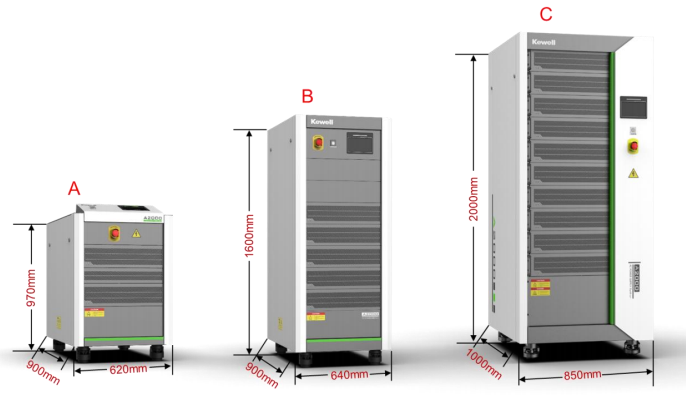

单柜功率密度超过 294kVA/m3，产品尺寸图如下所示：
A 为 A2000N-100K-470-160 型号外观；
B 为 A2000N-200K-470-320 型号外观；
C 为 A2000N-300K-470-480、A2000N-400K-470-640、A2000N-500K-470-800 型号外观。
超强动态特性、短时中断
A2000 系列具备超强动态特性，电压斜率≥1V/μs，满足高动态测试需求。支持模拟电网 1ms 中断工况，满足 IEEE1547.1-2020、EN50549.1-2019、GB/T 34120-2023、NB/T 32004-2018 等测试标准要求。
完善的保护机制
1.具备输入过压、过流、缺相等保护功能
2.具备输出过压、过流、过功率等保护功能，且支持自定义保护点设置
3.具备过温、急停等多种异常工况保护功能，有效保障设备及人身安全
4.具备当前故障查询、历史故障查询、故障录波及故障复位等功能，便于故障追踪及分析
产品谱系
A2000N-100K-470-160：100KVA/0-470V/160A
A2000N-200K-470-320：200KVA/0-470V/320A
A2000N-300K-470-480：300KVA/0-470V/480A
A2000N-400K-470-640：400KVA/0-470V/640A
A2000N-500K-470-800：800KVA/0-470V/800A
编程模式
科威尔A2000N具备 LIST、STEP 及 PULSE（步阶、渐变、暂态脉冲）等多种编程输出模式，LIST 模式支持多达 200 组 工步编辑，工步可循环设置，模拟电压瞬降，中断和变异等多种复杂波形，LIST 模式如图 4-3 所示；STEP 和 PULSE 模式提供单步或多步的电压变动，可模拟电网干扰如周期瞬降，瞬间高压，电压渐降等。
电压穿越
具备高穿、低穿、高低穿联合测试功能，可实现单相、两相、三相等穿越测试，可通过自定义配置实际需 要的故障穿越曲线。穿越触发相位角 0-359.99°可任意设置。谐波叠加模式下可设定各次电压的谐波幅值，支持设定 2-60 次谐波，可同时叠加 59 种谐波，含量 不超过 50%，模拟异常的电网环境，以考验被测设备的电网耐受能力，间谐波模式下，频率 范围支持设定 1-3000Hz，含量不超过 10%。
三相不平衡
可设置电压三相不平衡度（可设范围 1~100%，不平衡度分量为负序不平衡度）、电压幅值及相位，模拟 电网各种不平衡特性，适用于逆变器等被测件对电网电压不平衡适应性的测试。
通用交流负载
具备恒流、恒阻、恒功率、自定义以及 PQ 等交流负载模式，开放功率因数 PF 和峰值因数 CF 值参数设 置，三相联动/三相独立可调，如图 4-14 所示；通过 List 编程预设恒流、恒阻等多种组合工步（运行模式、 起始/结束工步及循环次数可设），实现被测件的动态拉载过程。
RLC 负载
内置 R、RL、RC 等多达 14 种 RLC 网络模型，可灵活调节参数模拟负载特性，用于逆变 器、储能变流器等被测件在不同负载阻抗模式中的性能表现。针对 PCS、UPS 等被测件的离网测试要求，利 用源载功能切换，有效简化 ATE 测试平台配置，可满足 V2L、V2G 等测试要求。
