Teseq为汽车零部件测试提供了全套的测试方案。ISO7637的几十个标准各种要求。本产品指南通常只限于电池和信号线瞬态耦合、320 kHz的低频测试、电池模拟测试和低频磁场测试。
1、瞬态抗扰度测试
2、电池启动和电源质量模拟
3、低频磁场抗扰度测试
4、瞬态发射测试
7637EMC汽车方案概述:
根据ISO7637制定的几十个制造商标准和其他汽车EMC标准继续将新的挑战带给传导抗干扰度测试的使用者。Teseq继续提高技术水准,对具有挑战性并且快速变化的42V的要求,提出了简洁灵活的解决方案。标准概述请见36页。在为机动车电子器件进行EMC测试方面,Teseq已经走在了行业的前沿。全世界的汽车制造商和供货商已经开始信赖来自Teseq的测试系统。TESEQ积极参与各种标准委员会,确保了的技术可以不断的反应在我们的测试系统中。
NSG 5500 — 用于汽车瞬态抗干扰度测试。NSG5500系统用于产生基于ISO
7637标准的脉冲1、2a、3、5。Teseq是家将模块化结构引入汽车EMC
标准测试系统的公司—我们的瞬态抗干扰度测试系统内置了100A连续电流
(300A 冲击电路)耦合去耦网络。可以通过增加插件模块来扩展测试功能,
从而实现对系统进行升级。有时客户会对于我们公司功能强大的任意函数发
生器产生混淆,实际上所有上述的Teseq汽车瞬态抗扰度发生器都是由电容充
放电网络产生的高能瞬变脉冲。
NSG 5600 — 复电压变化、磁场测试、传导正弦波测试。NSG5600包括Teseq
经过改进的任意波发生器,用于脉冲2b和4的汽车电压变化测试。除了传统脉
冲4测试,还可以模拟实际车辆启动特性等,由正弦波、斜波、三角波和方波
等基本波形组成的复杂电压变换测试波形。现在新增加了指数函数的基本波形,用户可以直接编程。也可以存储用户自定义的波形或者直接从示波器获取波形。用户可以在Excel、MathCAD中建立波形数据文件,也可从文本文件中导入或直接从示波器中获取波形,这个功能叫波形克隆功能。克隆的波形可在任何其他波形编程序列中被自由使用。其他诸如电压中断和下降测试的复杂电压波动,变压器耦合正弦波噪音和磁场抗干扰度也可以由NSG5600来执行。
AES 5500 — 汽车发射测试系统。抗干扰度测试包括了很多复杂多样的测试
要求,但这些只是要求的一半。必须对每个被测试装置进行发射测量。要求
很简单:打开关闭被测试装置,并且使用示波器测量来自组件的任何反馈信
息。但是标准中对车辆线束的电缆长度、线缆布置、切换开关和线束的模拟
阻抗有各种严格的要求。通常情况下,测量必须使用一个机械开关(尽可能
的接近开关)或者一个非常快速的电子开关。AES5500提供给了用户一个独
一无二的解决方案:包括用于模拟车辆阻抗的人工电源网络、两类开关、独
特的控制台可用于控制开关的开闭时间和其他重要任务。AES5500是一个独
立系统,其设计可以满足所有发射测试要求。

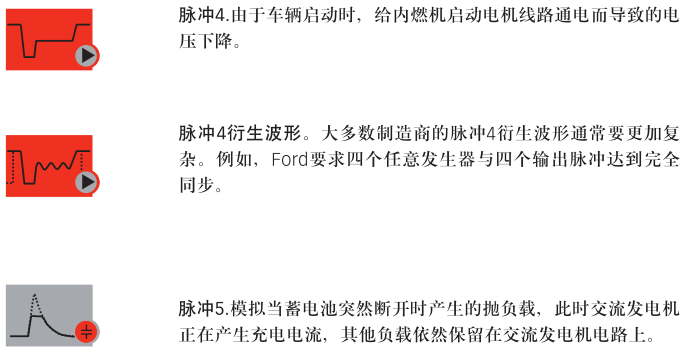

汽车传导问题及其模拟的原因:
所有 NSG5500 发生器都根据ISO7637-2:2004标准或制造商具体标准进行了校准。Teseq继续保持与以前老标准的兼容性,同时也在不断的推动EMC抗扰度
测试的技术发展水平。
