OXYGEN 7.4 功能提升

的 OXYGEN 7.4 版本更新带来了众多新功能、改进和工具,旨在提升易用性、软件性能和分析能力。此版本在多个领域进行了重大升级,包括 OXYGEN-NET、模态测试、功率分析、轴心轨迹图和极坐标图等。


在OXYGEN7.4 版本中,我们引入了两项主要的OXYGEN-NET功能提升

1.多主机模式

OXYGEN-NET 支持单个系统内的多个主客户端。这使得 OXYGEN-NET 系统能够构建得更为复杂,并启用各种新功能。主要特点包括:测量节点可以从不同的主设备进行配置。这意味着通道设置、软件通道以及进一步的特定设置可以从同一OXYGEN-NET 网络内的任何主设备进行编辑。引入记录组:OXYGEN-NET 系统内的每个设备都将被分配一个记录组,您可以在“NET”选项卡中的“节点设置”中对其进行编辑。尽管使用相同的测量节点,但不同的记录组会独立记录数据。

记录可以在同一记录组内的任何主设备上进行控制。也就是说,现在可以在 PC1 上启动记录,并在 PC2 上暂停或停止它。

2.冗余主模式

如果测量节点具有多个局域网端口,现在该节点可以通过多个网络同时向多个主客户端分发数据。图 2 展示了一个具有两个独立局域网网络的示例拓扑结构。两个主设备将接收到相同的测量数据,但通过两个不同的数据传输网络,从而增强了整个系统的冗余性。



模态测试升级

在我们新的 OXYGEN 更新中,其中一项关键的提升措施是采用了单自由度(SDOF)圆拟合方法。这是对我们模态测试功能的扩展,其中包括新的计算选项以及一个新的可视化工具。简单来说,单自由度圆拟合方法是一种用于估算待测装置(DUT)固有频率和损耗因子的数值方法。该方法得名于其处理方式:在奈奎斯特图中绘制出一个特定的频谱区域(假设存在固有频率的区域),然后将其插值到一个圆中。拟合曲线与 Y 轴的交点显示出了确切的固有频率,从而能够进一步计算损耗因子。为了可视化一个圆频率响应图(Circle FIT),我们在其中添加了 Nyquist 图显示工具 ①。这个新工具提供了多种选择来确定所需的频率范围 ②、不同的拟合方法 ③,以及自动计算固有频率和损耗因子 ④。

所需频率范围既可以手动指定,也可以与仪器相关联。手动指定时,您需要输入中心频率值。用于可视化终的频率范围是该中心频率的 ± 10 个频段。如果选择了任何“与仪器相关联”的选项,您可以进一步决定使用单个光标、两个光标或三个光标。


轴心轨迹图

轴心轨迹图会生成运动轴中心运动轨迹图,该图展示了旋转机械中轴的运动情况。在理想系统中,轴的中心线保持静止;然而,在现实世界中,由于各种因素会产生振动,而使用此工具可以直观地呈现这些振动。轴心轨迹图提供了多种显示选项,这些选项可以组合使用以进行全面分析:

1、原始轨迹与平均轨迹:显示轴中心的实时移动情况。灰色线条代表单个轨迹,而粗黑线则表示平均轨迹。所需输入:X 和 Y 方向的移动量。为了更的结果,建议提供角度和速度(转/分)信号。

2、中心线图:在用户定义的转速间隔内捕捉移动中心的快照。所需输入:X 方向移动量、Y 方向移动量、角度和速度信号。

3、滤波轨迹:以轴的实时移动提取阶次的形式显示滤波后的移动情况。所需输入:X 方向移动量、Y 方向移动量、角度和速度信号。此外,对于每个阶次,必须为 X 和 Y 信号分配幅度和相位数据。注意:提取阶次信息需要 OXY-OPT-OA(阶次分析)选项。

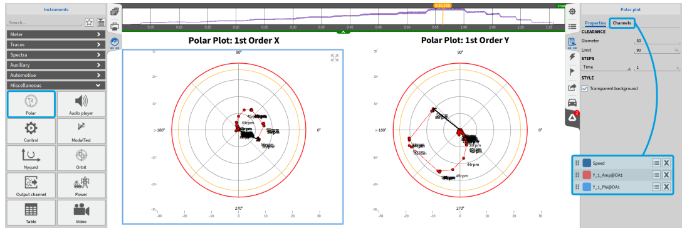

极坐标图

极坐标图生成信号的极坐标显示,用于以极坐标形式显示矢量信号。这特别适用于可视化信号的幅度和相位关系。例如,它可以显示给定轴转速下用户定义的 X 轴偏转的幅度和相位。一般来说,在极坐标图中,幅度表示为半径,表示信号的大小,而相位表示为角度,显示信号的相位偏移。极坐标仪器需要三个输入通道:一个速度信号,以及所需信号的幅度和相位信息。例如,在 OXYGEN 中,可以通过阶次分析功能提取特定信号阶次的幅度和相位数据。




通道设置功能提升

OXYGEN 7.4 引入了针对硬件和软件通道的新配置选项及设置:

1、TRION(3)-18xx-MULTI 系列的桥式平衡功能:当传感器缩放功能开启时,您现在可以以工程单位输入分流目标值。

2、计数器通道的双脉冲边缘分离模式:允许测量输入 A 和输入 B 上上升沿之间的时间。请注意,需要两个计数器输入通道。更多详情请参阅 TRION 技术参考手册。

3、数学 FFT - 优化的复数 FFT 处理:现在您可以将复数 FFT 通道减少到特定频率区间。仅提取定义的频率区间,而其他所有数据都将被丢弃。这适用于所有 FFT 输出通道,包括相位通道。频率区间减少的关键优势是显著降低内存和 CPU 使用率,因此在处理大量 FFT 时特别有用。
