发电机台架试验的意义
1.实时测量发电机系统的性能
2.缩短开发测试周期、降低开发测试风险与成本
3.发电机系统集成调试、验收和维修后性能测试
4.实现数据收集、分析，对现有工艺和能力稳固，进而提升设计、制造、工艺知识和能力。

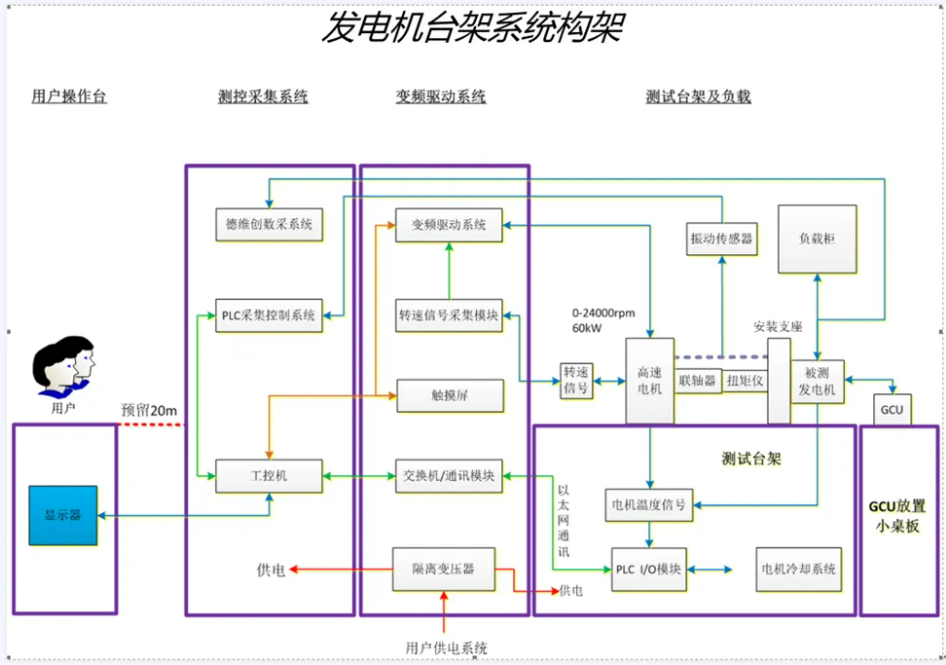

发电机台架系统的组成
发电机台架系统由供电回路、动力源系统、测控系统、负载系统、外部环境系统五大部分组成。
实验内容及要求
参考《GJB150 -2009国家军用装备环境试验标准》、《GJB181A-2003飞机供电特性》、《GJB181B-2003飞机供电特性》和《GJB5189-2003飞机供电特性参数测试方法》。要实现直流、交流发电机和GCU产品的测试能力，交流和直流测试系统分别为独立系统，具有独立进行功能测试、性能测试、动态测试、加载测试、寿命测试、环境适应性测试等功能，也具综合配电回路验证测试功能。

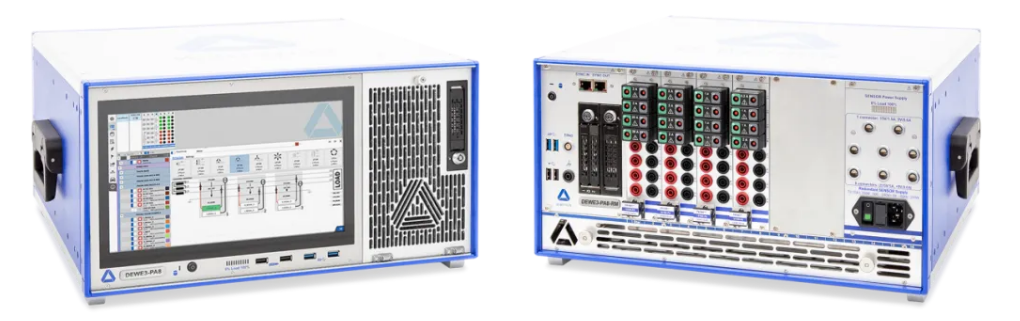

德维创数据采集设备

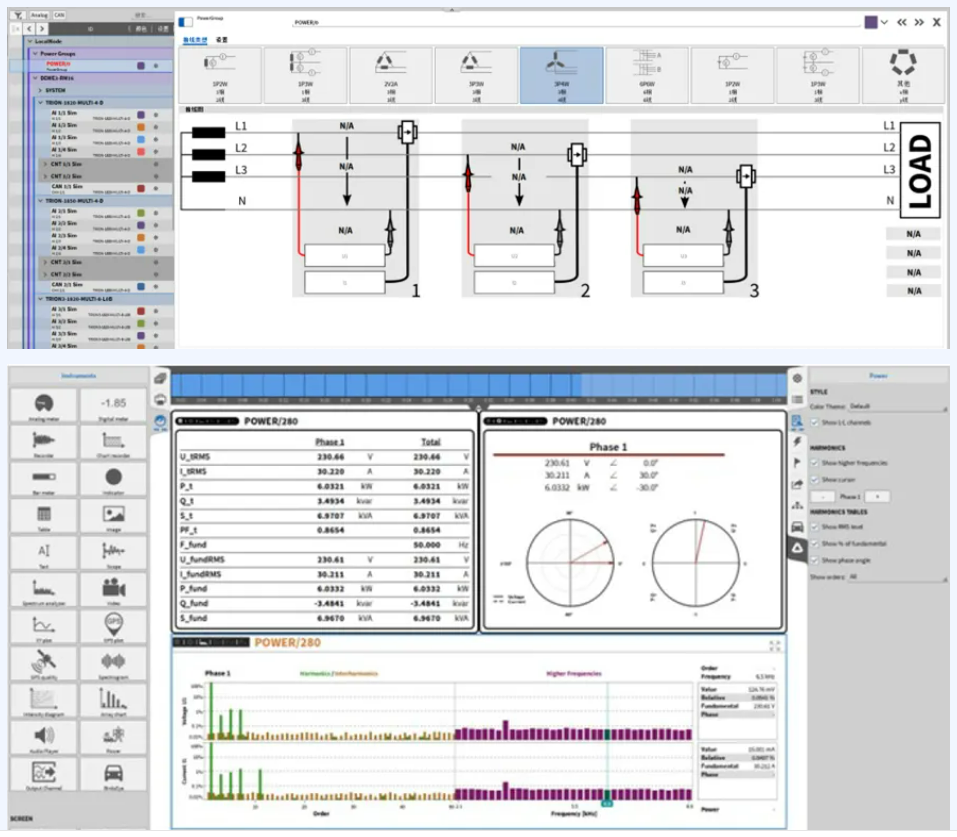

对发电机系统的性能测试主要采用DEWETRON数据采集分析软件OXYGEN，对测试过程和数据的管理采用LabVIEW编程，LabVIEW开发程序与DEWETRON数据采集分析软件OXYGEN无缝链接。OXYGEN功能强大，易于使用，兼容多种数据格式的信号后处理软件。测试软件提供硬件控制、读取数据、波形显示、数据处理、波形分析、数据存储、波形回放、自动计算、生成及打印等功能。针对特殊用户的要求，OXYGEN提供了二次开发的能力，用户可以根据不同的情况编制适用于自己的应用程序。在德维创数据采集分析软件OXYGEN中选择对应的接线方式、电压测量类型（L-L为线电压，L-N为相电压）、各相对应电压和电流（可直接将左侧通道拖拽到此）后，OXYGEN可自动计算出电压和电流的有效值、基波值、平均值、峰峰值、不平衡度、谐波、间谐波、畸变率、有功功率、无功功率、视在功率、电能、效率、功率因数等。

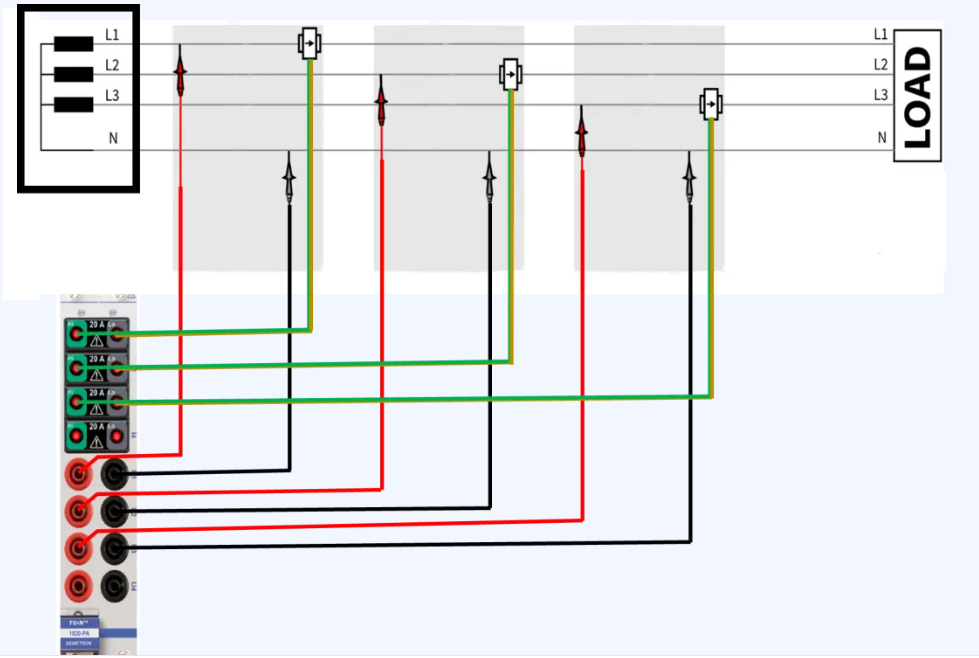

交流发电机输出通过3相4线星接法接入德维创TRION3-1820-POWER卡，如下图所示：
发电机台架自动测试

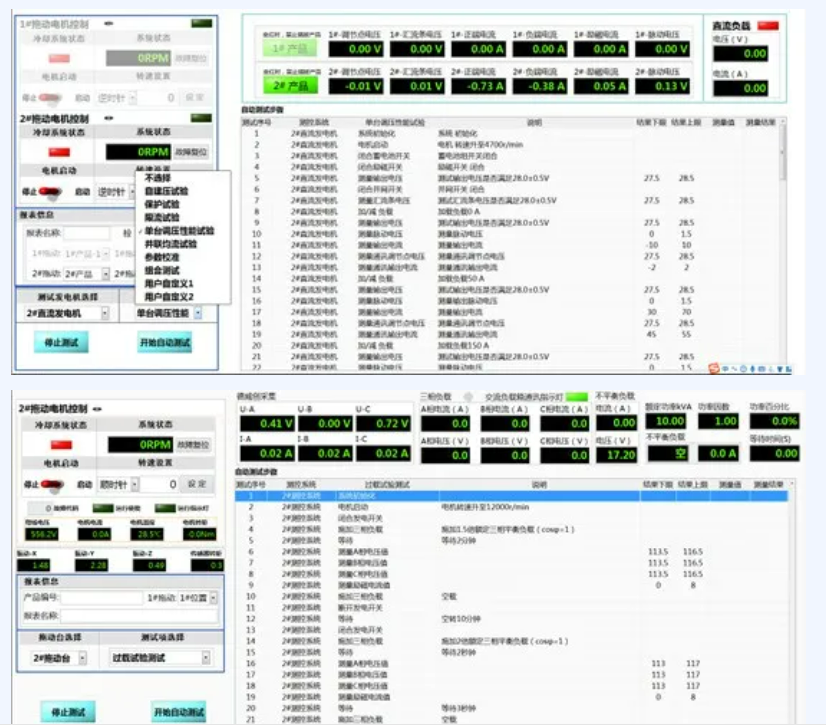

采用LabVIEW开发上位机程序实现监视及控制拖动电机和被测件的各种参数，并可以根据要求，调整被测件的各种测试方案。在选择被测产品不同测试工艺流程，一键式自动测试，根据测试数据判断产品性能指标是否达标，生成测试。自动化测试界面如下：
