产品概述
科威尔A2000-HV 系列是一款集高、高动态响应、高效率于一体的可编程双向交流电源。采用全新第三代宽禁带半导体器件 SiC 设计，产品高度模块化、标准化，具备电压穿越、三相不平衡、谐波/间谐波叠加、闪变等多种电网故障模拟功能，同时具备恒流、恒阻、恒功率等多种负载输出模式，满足客户多场景测试需求。广 泛覆盖光储、新能源汽车、交直流充电桩、科研机构、高等院校等众多领域的研发和测试。
超高功率密度

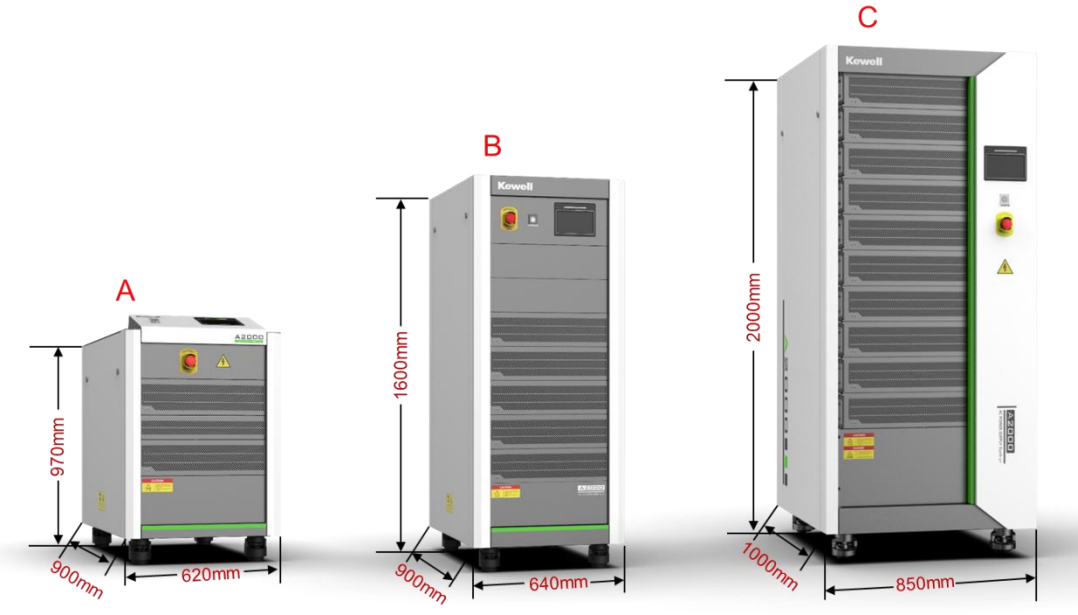

单柜功率密度超过 294kVA/m3，产品尺寸图如上所示： A 为 A2000N-100K-900-80-HV 型号外观； B 为 A2000N-200K-900-160-HV 型号外观； C 为 A2000N-300K-900-240-HV、A2000N-400K-900-320-HV、A2000N-500K-900-400-HV 型号外 观。
全新设计理念
1.模块化设计，运维便捷
2.支持一键上电，安全便捷
3.自研 7 英寸 TFT 触摸屏，操作顺滑
4.全新万向脚轮设计，360°顺滑，便利
完善的保护机制
1.具备输入过压、过流、缺相等保护功能
2.具备输出过压、过流、过功率等保护功能，且支持自定义保护点设置
3.具备过温、急停等多种异常工况保护功能，有效保障设备及人身安全
4.具备当前故障查询、历史故障查询、故障录波及故障复位等功能，便于故障追踪及分析
功率曲线

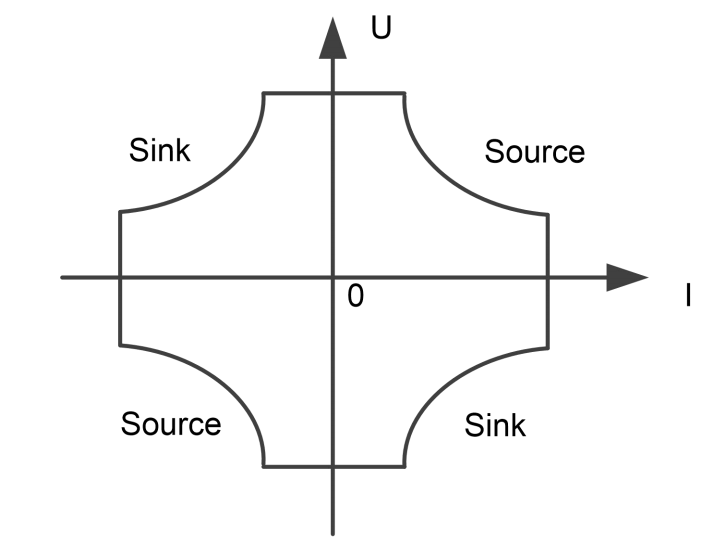

A2000-HV 系列支持源载一体，具备宽范围功率输出特性，功率曲线示意如图 4-1 所示。
通用模式
具备三相联动和三相独立运行模式，三相独立模式可针对每相独立设定幅值及相位，支持单相、两相及三 相独立输出，模拟各种不平衡的异常电网状态。具备 LIST、STEP 及 PULSE（步阶、渐变、暂态脉冲）等多种编程输出模式，LIST 模式支持多达 200 组 工步编辑，工步可循环设置，模拟电压瞬降，中断和变异等多种复杂波形，LIST 模式如图 4-3 所示；STEP 和 PULSE 模式提供单步或多步的电压变动，可模拟电网干扰如周期瞬降，瞬间高压，电压渐降等，STEP 模式如图。
电压穿越

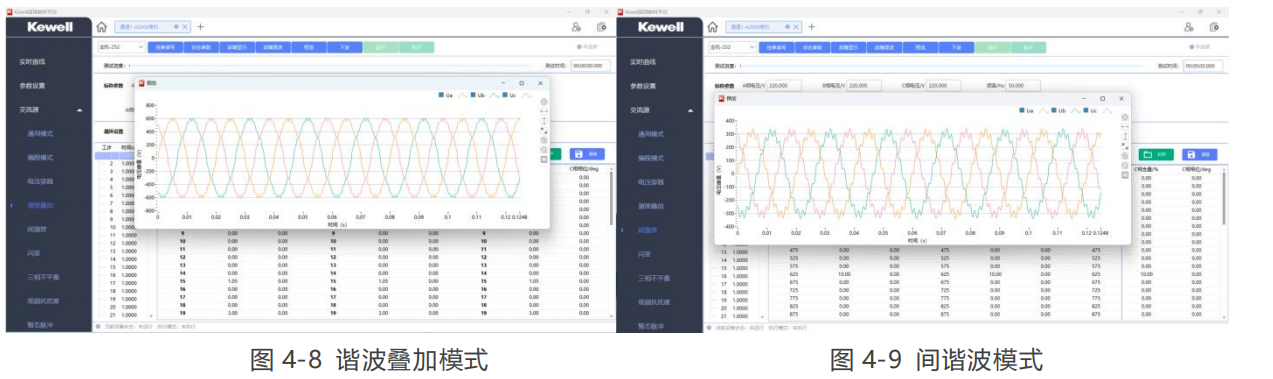

具备高穿、低穿、高低穿联合测试功能，可实现单相、两相、三相等穿越测试，可通过自定义配置实际需 要的故障穿越曲线。穿越触发相位角 0-359.99°可任意设置，高低电压联合穿越测试。谐波叠加模式下可设定各次电压的谐波幅值，支持设定 2-60 次谐波，可同时叠加 59 种谐波，含量不超过 50%，模拟异常的电网环境，以考验被测设备的电网耐受能力，间谐波模式下，频率范围支持设定 1-3000Hz，含量不超过 10%。
