产品概述
科威尔S7200N-15K-1200-100双向直流源集成双向直流电源和直流电子负载功能，具备自由/主动源载模式切换，满足用户个性化测试需求。双向直流源模式下，可实现 source 功能提供功率，同时兼具 sink 能力，吸收被测件能量回馈至电网。直流电子负载模式下，具备基础、复合等丰富的拉载模式，可确保无功输出。S7200 系列内置锰酸锂、钴酸锂、磷酸铁锂、镍氢电池、三元锂、钛酸锂等类型电池的输出模拟；开放 IV模拟、自定义波形、汽车功率曲线等多种功能，满足客户多产品测试需求。S7200 系列广泛应用于光储、电动汽车、航空、高等院校、第三方实验室等测试领域。
产品特点
超宽范围设计，单机可输出电压 1200V，输出电流 100A，适配多样化测试要求。超高功率密度，单机支持 3U/15kW，体积小、重量轻、空间利用率高。具备自由源载切换，双向源支持两象限无缝切换，满足多场景测试需求。突加载/卸载微秒级响应，响应时间低至 500us。内置 EN50530、NB/T32004、CGC/GF004、CGC/GF035，ISO16750-2、LV123、DIN40839 等标准曲 线，一键调用。CV 模式支持电压高速变换，CC 模式支持无过冲切换，满足多场景测试需求。

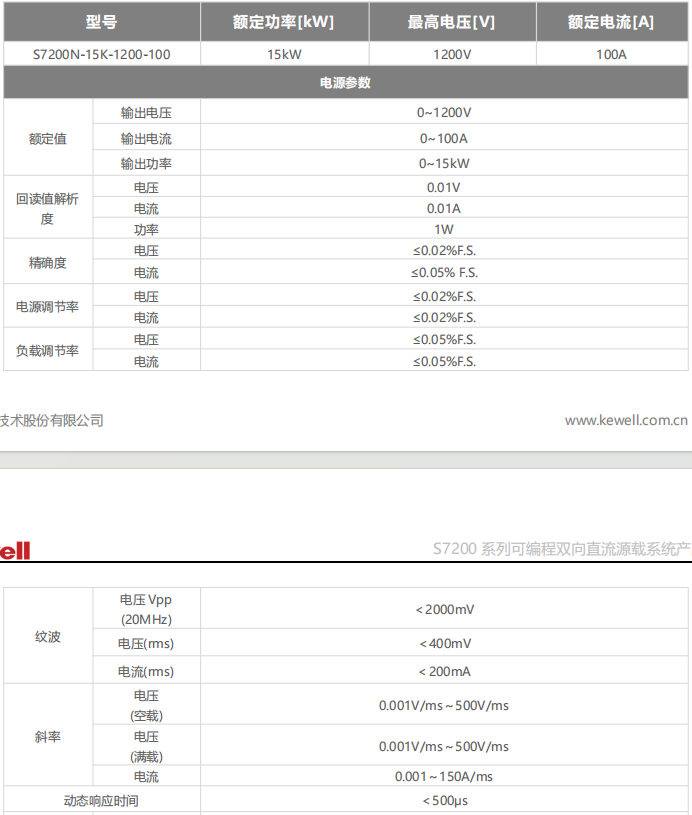

技术指标
双向直流源功能
S7200 作为一款高速双向源能实现源载模式高速转换，在输入和输出之间电流可无缝切换，有效避免电压 和电流过充等现象，广泛应用于电池，充电桩，储能变流器 PCS 等领域，具备多步编程输出模式，支持多组恒压或恒流工步编辑，工步可循环设置。具备 list 输出模式，支持 10 组测试文件编程，各组测试文件可编辑 10 个序列，单工步可设 1ms，CV 模 式下模拟时序变化，支持循环嵌套功能，可循环设置 1～65535 次。
电池模拟器功能
S7200N-15K-1200-100基本类型模式，设置“初始 Soc”，“放电限值”，“充电限值”，“满电电压”，“空电电压”，“电池内阻”，“容 量”，“并联个数”，“串联个数”，待所有值设定好之后即可开始运行，固定类型模式，固定电池类型，相当于固定标准的单体电压，适用于锰酸锂，钴酸锂，磷酸铁锂，镍氢电 池，三元锂，钛酸锂等电池模拟，类型功能是在给定的温度和 Soc 下，在表格里填写开路电压和内阻，或者加载提前创建的 Excel 文件， 再设置其它相关参数，点击“开始”，即可按照设定值运行。
阴影遮挡（多峰曲线）功能
可模拟太阳面板遮罩下 IV 曲线（多峰曲线）：当太阳能电池板被云层、建筑、树木等遮挡了阳光照射，电 池板的输出特性就会改变。S7200 可以模拟出遮挡不同面积，不同强度下的电池板的输出特性。在阴影遮挡功 能界面中，设置阵列类型、环境参数（光照强度和温度），设置遮挡强度和面积。可模拟缩放全天日照变化下的 IV 曲线：将太阳能电池板在 24 小时或更长时间的运行环境通过 S7200 在 给定时间下完成模拟。用户可以在时间缩放功能界面下设置特性模式、阵列类型和不同时间段的光照强度和温 度参数，来模拟真实太阳能电池板的运行环境。将电池板在具体时间段内的典型输出变化形式缩短到相对较短 的时间内输出，从而缩短测试周期。模拟缩放可以设置光照强度和温度及运行时间
