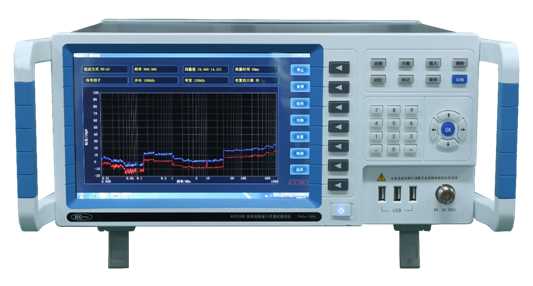

KH3938B型EMI测试接收机是全自动的无线电骚扰测试接收机,是进行EMI测试的主要工具,KH3938B型接收机频率范围9kHz-1GHz,按照:2010及GB/T6113.101-2016等标准进行开发设计,全面满足兼容标准的要求,可用于功率骚扰测试、传导骚扰电压测试、1G以内的辐射骚扰测试。该接收机具有测试速度快、可操纵性强、性能稳定、测试数据处理方便等优点,其特点如下:
1、操作方便易上手
基于Windows系统的测试控制软件平台,按照标准测试方法设计, 容易学会测量设置,操作方便,可以外接键盘鼠标进行操作。
2、测试方式多样
支持单频率点测量、扫描测量、多频率点测量,其中扫描测量支持以下测试方式:扫描测量、扫描测量+超标点准峰值测量、扫描值保持,可设定扫描范围、步长、电平门限
3、检波方式:峰值测量、平均值测量、峰值+平均值测量、准峰值
4、自定义标准限值及修正因子
支持用户编辑设置限值标准,也支持编辑和设置修正因子
5、支持测试数据比对
可以对两次测试数据进行比对,方便数据分析和研究。
6、支持自动生成测试
内置测试模板,自动生成测试,可以加入测试人员的信息,可以直接打印书面也可保存电子版,格式为通用格式方便导入导出。
7、软件设计人性化
根据多年电磁兼容EMI测试实践,按照标准要求以及工程师使用习惯对测试软件进行人性化设计。支持在测试过程中调整上下限值,达到的显示效果。还可对任意范围进行放大,更准确地观察测试数据。丰富的帮助信息,帮助使用者深入了解接收机的各项功能。
8、完善的EMI测试解决方案
配合我公司生产的人工电源网络、耦合去耦合网络CDNE、天线等辅助设备,形成完整的EMI传导骚扰、功率骚扰和辐射骚扰测试。
KH3938B接收机应用于电子电气设备的电磁兼容EMI干扰测试,包括传导骚扰及辐射骚扰测试,广泛应用于工厂EMI测试整改和实验室。
1、电源EMI测试
2、照明灯具EMI测试
3、医疗器械EMI测试
4、汽车电子EMI测试
5、家用电器EMI测试
6、电动工具EMI传导骚然测试
7、辐射骚扰度测试
8、实验室测试
9、电子EMI测试
KH3938B接收机性能指标:
Specification | ||||
KH3938B型测试接收机 | ||||
频段 | 9kHz ~ 150kHz | 150kHz ~ 30MHz | 30MHz ~1GHz | |
测量频率范围 | 9kHz-1GHz | |||
频率分辨率 | 30Hz | 1kHz | 10kHz | |
噪声电平(前置放大器打开,CISPR带宽) | ≤-10dBmV(QP), | ≤-5dBmV (QP), | ≤0dBmV(QP), | |
≤-15dBmV(AV) | ≤-10dBmV(AV) | ≤-5dBmV(AV) | ||
中频带宽 | 200Hz | 9kHz | 120kHz | |
检波器前电路过载系数 | 24dB | 20dB | 43.5dB | |
检波器与指示器间过载系数 | 6dB | 12dB | 6dB | |
准峰值检波器充电时间常数 | 45ms | 1ms | 1ms | |
准峰值检波器放电时间常数 | 500ms | 160ms | 550ms | |
表头机械时间常数 | 160ms | 160ms | 100ms | |
输入接口 | 输入阻抗50W,N型母头 | |||
驻波系数 | 1.2 (RFATT > 10dB);2.0(RFATT=0dB) | |||
检波方式 | 平均值、准峰值、峰值 | |||
电平测量范围(S/N=6dB) | (噪声电平+6dBmV)~ 120dBmV | |||
脉冲响应特性幅度关系 | l 正弦波响应和脉冲响应误差不大于±1.5dB | |||
终端正弦波电压准确度 | ≤±2dB | |||
中频抑制比 | ≥40dB | |||
镜像频率抑制比 | ≥40dB | |||
其他乱真响应(杂散抑制) | ≥40dB | |||
屏蔽效能 | 9kHz-1000MHz频率范围内,3V/m场强下,误差≤1dB | |||
寄生信号 | 不多于3点,电平小于30dBmV | |||
频率稳定性 | 1×10 -6 | |||
扫描方式 | 扫描测量、扫描测量+超标点准峰值测量、扫描值保持 | |||
操作方式 | 全自动、手动 | |||
显示 | TFT彩色液晶显示 | |||
频标显示 | 频率和电平值 | |||
天线校正 | 支持,自动 | |||
输出方式 | USB接口,支持测试数据或测试拷贝输出、支持打印 | |||
软件 | 自带EMI干扰测试软件,测试、数据读取 | |||
供电电源 | 交流220V±10%,50Hz,消耗功率不大于70W | |||
工作温度 | -10℃ ~ +60℃ | |||
湿度 | 5~95%RH @ ≤25°C | |||
尺寸 | 420mm×430mm×144mm | |||
重量 | 约14kg | |||
接口 | USB接口,可外配鼠标、键盘等外设 |
