如何进入AC Load模式？

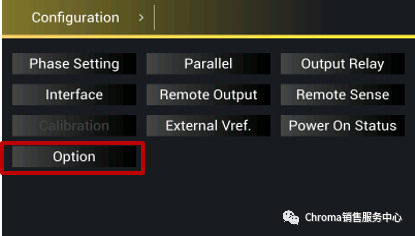

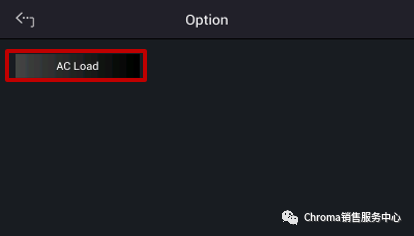

在Configuration选择Option>选择AC Load>选择对应的模式


图片  图片


AC Load模式由CC、CP 、CC Rectified、CS Rectified、CC Lead/Lag、CS Lead/Lag、CR七种模式组成。下面将对这几种模式进行介绍。


CC模式(CC)

CC模式可进行Iac、CF、PF值的设定（并可设定CF、PF优先级）。此外还能设定相位，当设定Lead时，代表电流相位超前电压相位；设定Lag时，代表电流相位滞后电压相位。


CP模式(CP)

CP模式可进行P、CF、PF值的设定（并可设定CF、PF优先级）。此外还能设定相位，当设定Lead时，代表电流相位超前电压相位；设定Lag时，代表电流相位滞后电压相位。


CF与PF的关系

在CC、CP模式，使用者可以设定CF及PF值。有时使用者会遇到实际值与设定值有偏差，以下分析其原因。CF为波峰电流除以均方根电流。当CF设定为1.414时，DSP会产生正弦曲线的电流波形。PF为有效功率除以视在功率。若PF与设定值不同时，DSP将会修正电流波形的位置以符合PF值。固定CF，其PF发生于输入电压波形与拉载电流波形的重迭处。（电压与电流的峰值是同时发生的。）固定CF，其PF发生于输入电压波形与拉载电流波形的重迭处。（电压与电流的零交越点是相同的。）
